TKJ接线座
一. 适用范围：
TKJ型接线座，适用于频率为50Hz（或60Hz），交流额定电压660V，额定电流125A～520A的电气线路中，作导线连接用。
二、结构特征：
1、接线座符合GB14048.7-2006《低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排》标准要求。
2、采用“U”型导轨安装，装卸方便，安装稳固,
3、接线座卡入安装轨后，两边用卡板和螺纹紧固件固定，防止松动,接线座具有弹簧锁定机构，以确保把产品固定在“U”型导轨上。只有借助螺丝刀等工具，松开弹簧锁定机构后，才能取下接线座。
4、接线螺栓与电力连接板采用螺纹连接，确保螺栓不脱落和自由转动。电力连接板分单孔性和双孔型两种，双孔型供双孔端头使用。（可参见图纸）
5、绝缘件采用自熄或阻燃的热塑性工程塑料，具有优异的机电性能、化学稳定性，有效地解决了漏电等问题,且能承受850℃灼热丝30s的着火危险试验。长期使用温度为＋140℃至－40℃，短时间使用温度可达＋200℃。
三、正常工作条件
1． 周围空气温度为+45℃至-40℃。
2． 空气相对湿度，在周围空气温度为+40℃时，不超过50%。较低温度下，可以有较高的相对湿度，最湿月份的月平均最大相对湿度为90%。同时，该月的月平均最底温度为+25℃，应考虑到因温度变化发生在产品表面上的凝露。
3． 污染等级为3级。
4． 安装类别为III类。
四、主要技术参数
1. 额定电压：660V
2. 额定截面： 70-300mm2
3. 绝缘电阻：常态≥500MΩ，潮湿≥2MΩ
4. 实验电压（50Hz,有效值）：正常条件下3000V/分钟。无击穿和闪络现象。
5. 接线扭力：28Nm
6. 氧指数为32.5
五、规格型号及尺寸：
TKJ型接线座

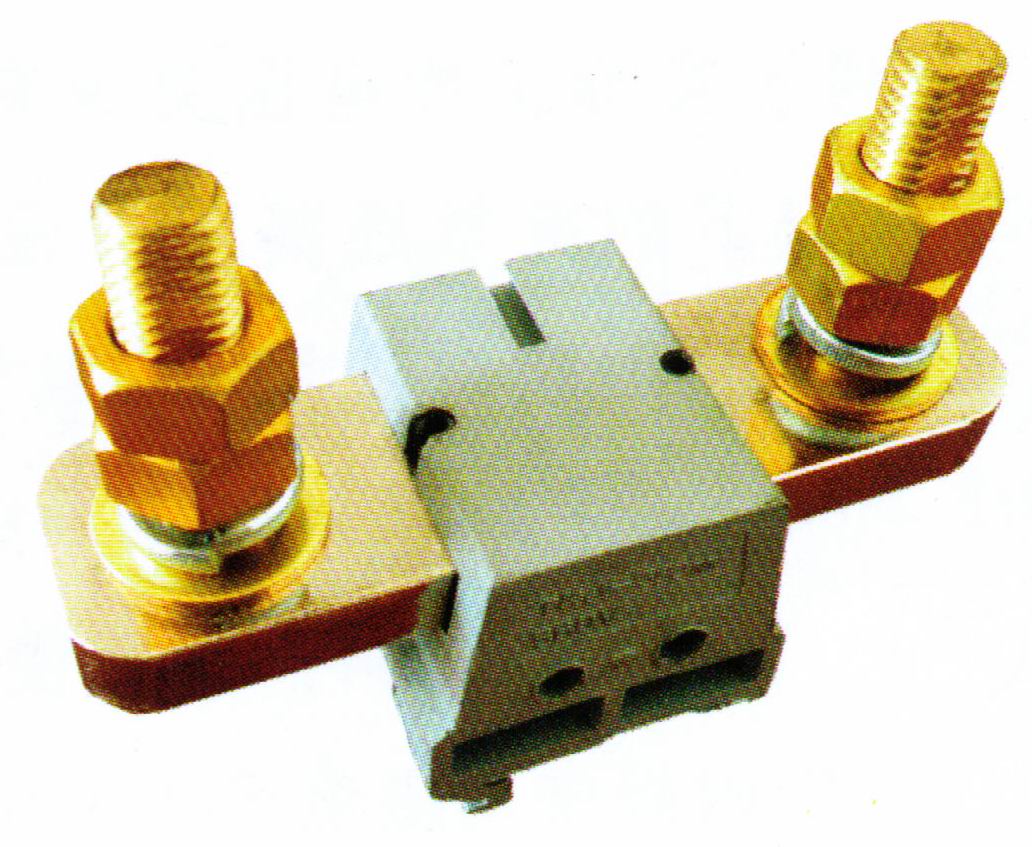

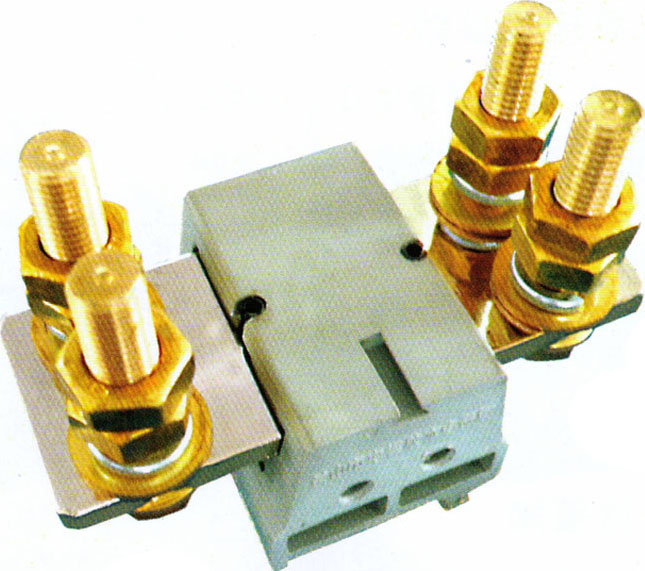

单孔型图片 双孔型图片

1、定义：
TKJH/S- / N 组合数
额定面积（mm2）
单双接线柱
型号
2、规格型号
|
规格
型号 |
外形尺寸 |
电力连接板尺寸
宽X厚 |
接线
螺栓 |
接线螺栓间距（mm） |
额定接线面积(mm2) |
额定电流(A) |
|
长 |
宽 |
高 |
|
单孔型 |
双孔型 |
|
TKJ-70 |
85 |
|
34 |
85 |
24X4 |
M10X50 |
|
50-70 |
192 |
|
TKJ-120 |
102 |
|
46 |
85 |
32X4 |
M10X50 |
|
70-120 |
269 |
|
TKJ-150 |
102 |
|
46 |
85 |
32X6 |
M10X50 |
|
120-150 |
309 |
|
TKJ-240 |
|
106 |
55 |
85 |
40X6 |
M10X50 |
|
150-240 |
415 |
|
TKJ-300 |
115 |
|
46 |
87 |
32X10 |
M12X55 |
|
240-300 |
520 |
3、安装：
安装后的接线座应进行日常维护。TKJ型接线座可根据用户需要组合安装。两个接线座之间的中心距不能小于100mm。如图

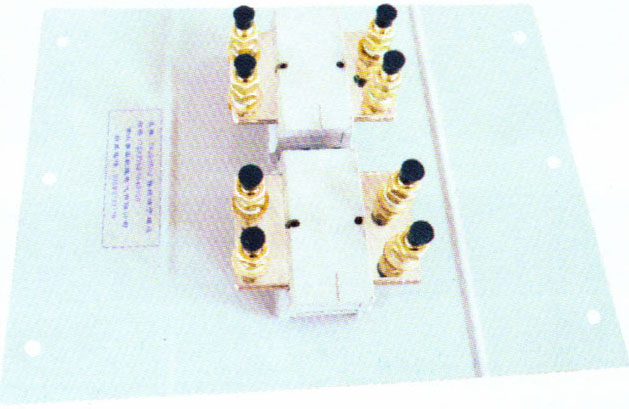

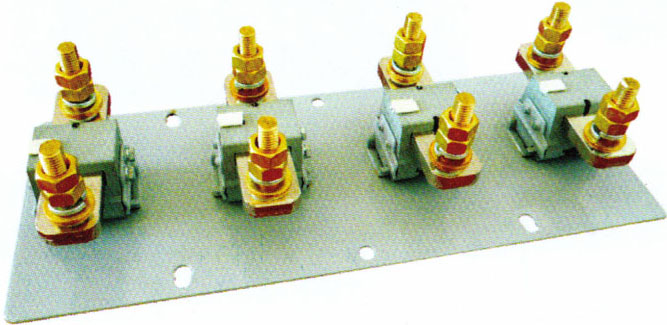

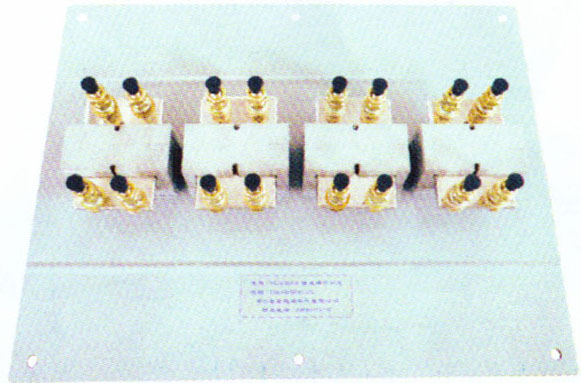

TKJH-300/4图片 TKJS-300/2图片 TKJS-300/4图片

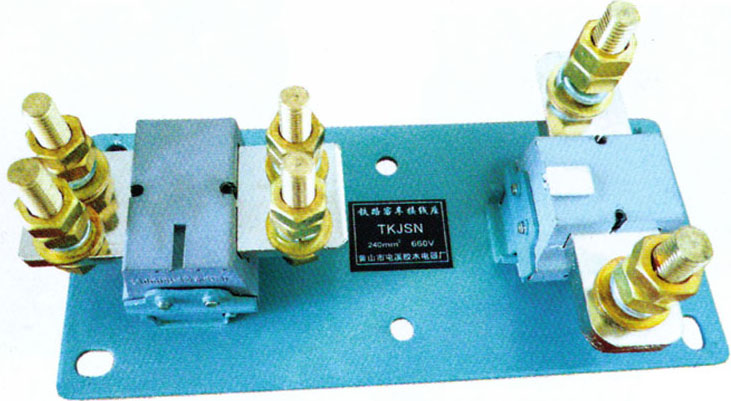

TKJSN图片 TKJSS图片

六、订货须知：
写明产品型号、规格、组合方式代号、数量。
|
