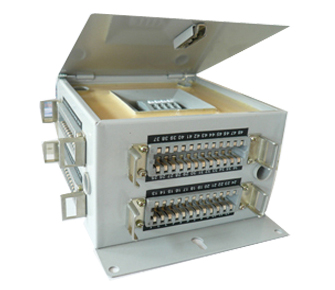

TKTH-4T_15四通通信盒侧面                                                        TKTH-4T_15四通通信盒正面



TKGK-4TZ/48铁路客车集控四通插头座

TKGK-4TZ/48铁路客车集控四通插头座，适用于额定电压250V，额定电流10A,频率为50Hz的列车车厢与车厢之间的电气线路中，作分线控制用。

一．  正常工作条件

1．   周围空气温度为-25℃~+40℃。

2．   安装地点的海拔不超过2000m.

3．   污染等级为3级

4．   安装类别为Ⅲ类。

二．  主要技术参数：

1.        额定电压250v, 额定电压10A,

2.        绝缘电阻不小于2MΩ

3.        试验电压：正常条件下1500V

4.        插拔寿命：500次

三．结构特征：

      本四通插头座接插件采用阻燃型工程塑料加工成型。有良好的机械性能和绝缘性能。具有体积小，结构紧凑，操作方便，接触可靠。插头有100%防插错保护，插入后能自动锁住等特点。座内配有2.5mm²接线端子4个，可供临时增加接线用。

四．外形尺寸图

  五．接线方法：

本插头座分为1~24线和25~48线两组。接线前先拔下插头外壳，然后旋下外壳上的紧固螺钉，打开外壳，取出插头。

将插头座上的两块止退压板分别从插针尾部退出，拔出插针，把裴接导线的一端剥去8毫米左右的绝缘层，并套上绝缘套管，再将导线逐根插入插针尾部的孔里，用专用箝夹紧，然后将压接好的24根导线的插针插到插头上的插孔内，把两块止退压板恢复到原位，并把绝缘套管套牢在压接部位。

接线步骤完成后，再将插头放入插头外壳内，把压接好的导线整理成一束。在出线口处，用夹线板和螺钉固定，盖上另一半外壳，并用螺钉紧固。见图示
